KV-Plus-10122 خطی موتور سیستم اندازه گیری دید اتوماتیک 1600W با پل متحرک
-
برجسته کردن
سیستم اندازه گیری دید اتوماتیک 1600W,سیستم اندازه گیری دید پل متحرک,KV-Plus-10122 دستگاه اندازه گیری بینایی
,Moving Bridge Vision Measuring System
,KV-Plus-10122 Vision Measuring Machine
-
ساختارپل
-
مواد پایهسنگ مرمر
-
سنسورهای تصویر1/2 "CCD دیجیتال ، پیکسل های بالا ، رنگ جهانی ، میدان بزرگ منظره
-
قطعنامه0.1 میکرومتر
-
لنز8.3x
-
سرعت بزرگنمایی*118x-165x (0.6x ~ 5.0x)
-
تحمل بار (کیلوگرم)30 کیلوگرم
-
منبع برق1600 وات
-
کنترل حرکتسیستم کنترل سروو
-
نرم افزار اندازه گیریسریال GQUICK
-
ولتاژ بهره برداریAC 220V ، 50/60Hz یا دیگران
-
محیط کاردرجه حرارت 20 درجه سانتیگراد 3 درجه سانتیگراد ، رطوبت 75 ~ 35 ٪
-
محل منبعگوانگونگ/چین
-
نام تجاریkoqia
-
گواهیCE
-
شماره مدلkv-plus-10122
-
مقدار حداقل تعداد سفارش1 مجموعه
-
قیمتCan be discussed
-
جزئیات بسته بندیتخته سه لا
-
زمان تحویل30 روز کاری
-
شرایط پرداختL/C، T/T
-
قابلیت ارائه100 مجموعه/ماه

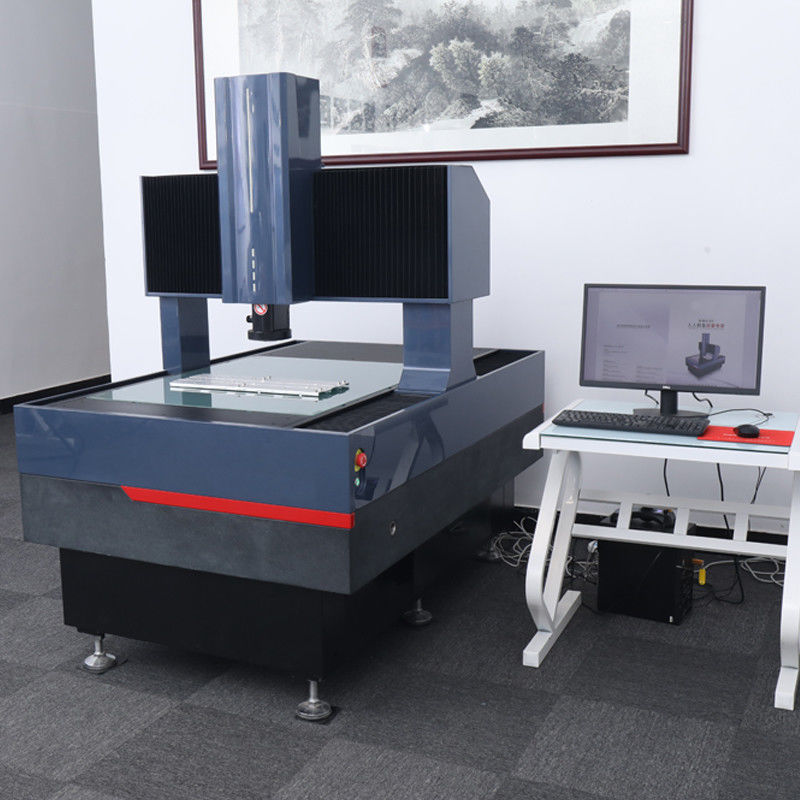

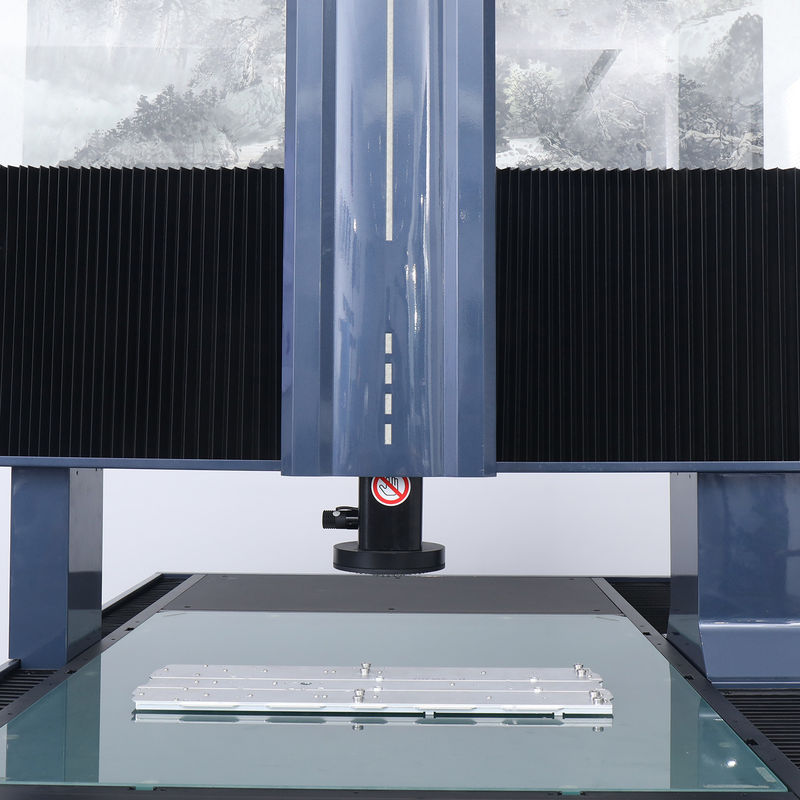

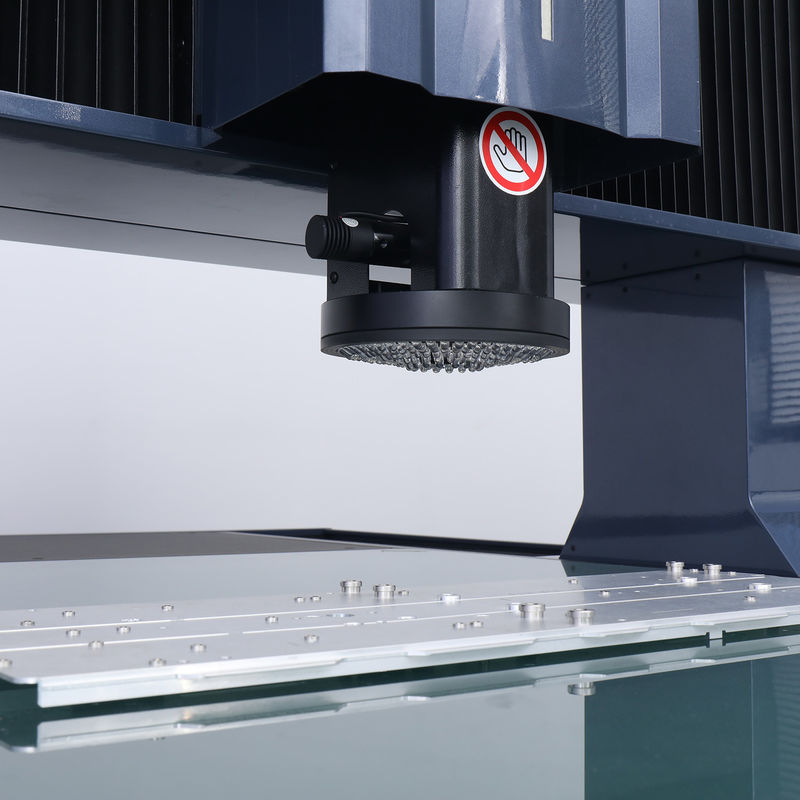

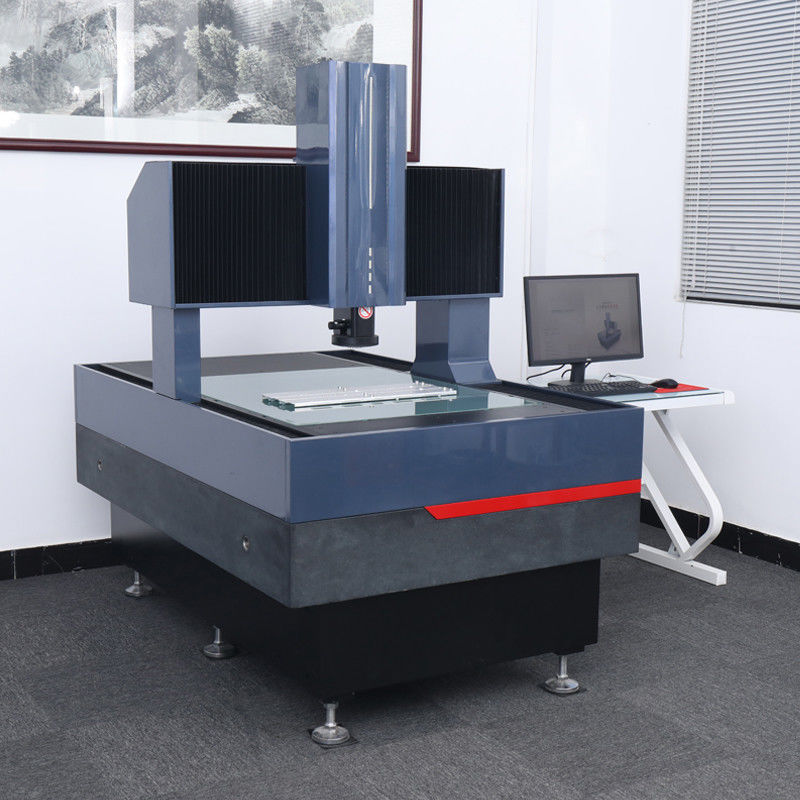

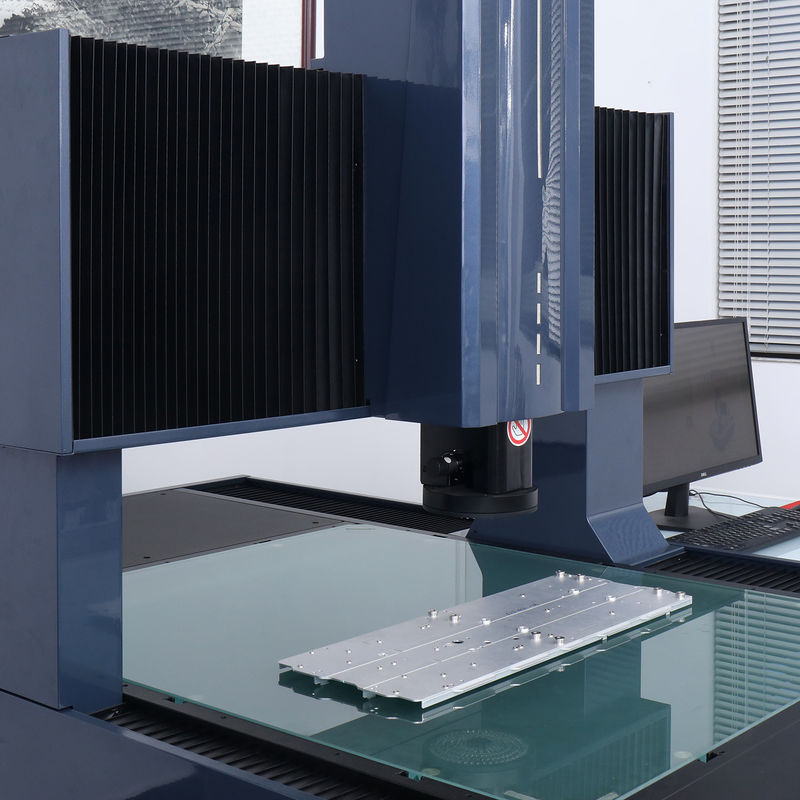

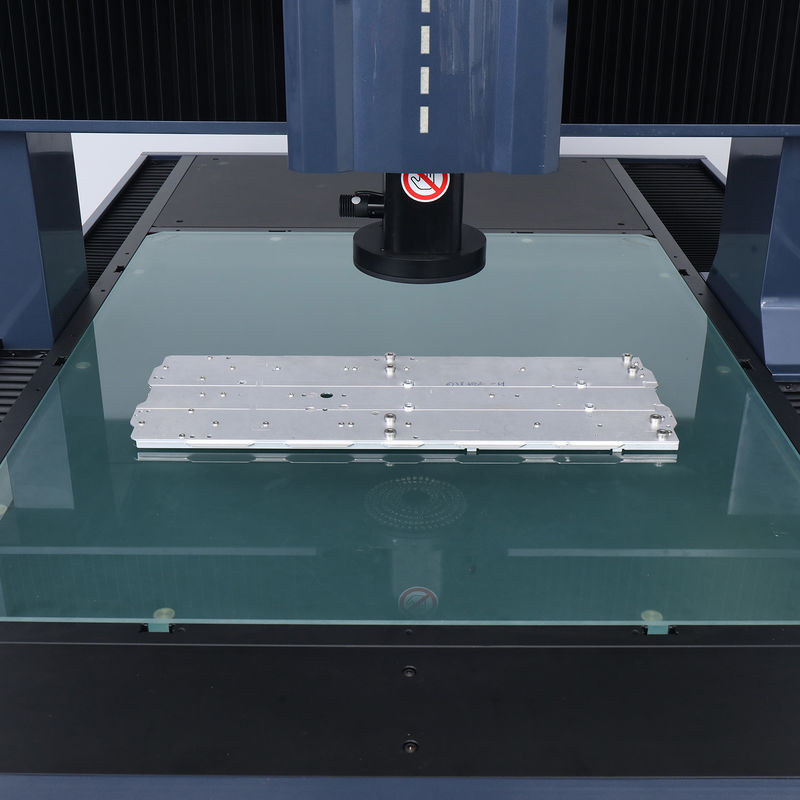

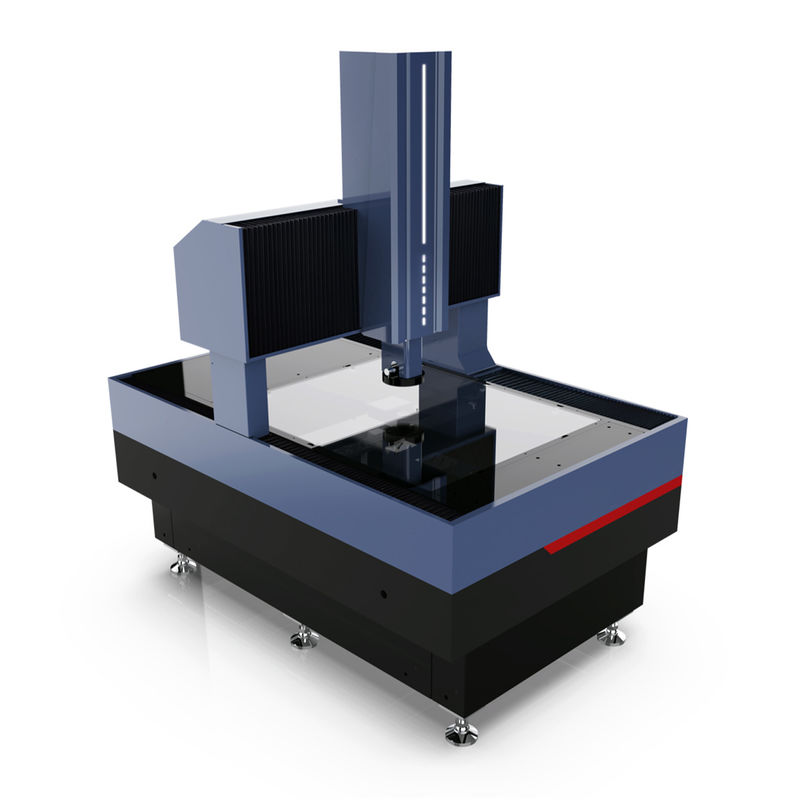

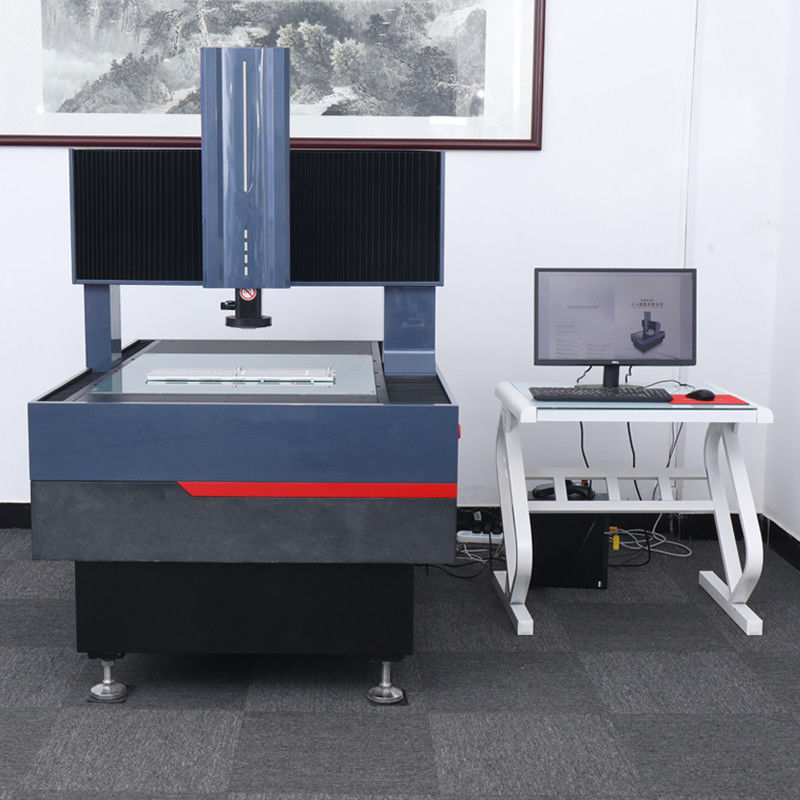

KV-Plus-10122 خطی موتور سیستم اندازه گیری دید اتوماتیک 1600W با پل متحرک
KV-Plus-10122 موتور خطی پل متحرک پیشرفته اتوماتیکسیستم اندازه گیری بینایی
معرفی محصول:
[KV-Plus] سری با اندازه بزرگ پلتفرم و ساختار پل متحرک، می تواند اندازه گیری کارآمد و دقیق مقادیر زیادی از قطعات را به دست آورد؛مناسب برای تشخیص و کنترل کیفیت قطعات دقیق است، و به طور گسترده ای در خودرو، ماشین آلات، الکترونیک، سخت افزار، پلاستیک و صنایع دیگر استفاده شده است.
عملکردهای اساسی:
عملکرد اندازه گیری:
زمینه های کاربرد:
مشخصات:
|
مدل |
KV-Plus-682 |
KV-Plus-8102 |
KV-Plus-10122 |
KV-Plus-12162 |
|
|
سفر |
X ((ملی متر) |
600 |
800 |
1000 |
1200 |
|
Y ((mm) |
800 |
1000 |
1200 |
1600 |
|
|
Z(mm) |
200 |
200 |
200 |
200 |
|
|
ساختار |
حرکت...بارتفاع |
||||
|
مواد پایه |
سنگ مرمر |
||||
|
مانیتور |
مانیتور LCD 24 اینچی |
||||
|
سنسورهای تصویر |
1/2 اینچ CCD دیجیتال، پیکسل بالا، رنگ جهانی، میدان دید بزرگ |
||||
|
قطعنامه |
0.1μm |
||||
|
لنز |
8.3X |
||||
|
نرخ بزرگنمایی*1 |
18X-165X ((0.6X ~ 5.0X) |
||||
|
سیستم روشنایی |
نور منتقل شده |
انتقال LED تلسنتریکنورپردازی |
|||
|
نور سطح |
5 حلقه و 8 منطقه نور تقسیم شده |
||||
|
نور هم محوری |
اختیاری، چراغ LED |
||||
|
دقت تشخیص*2 |
محور X/Y |
(2.6+L/200) μm |
(3.0+L/200) μm |
(3.4+L/200) μm |
(3.8+L/200) μm |
|
محور Z |
(5.0+L/200) μm |
||||
|
حداکثر سرعت |
XY(mm/s) |
400 mm/s |
|||
|
Z ((mm/s) |
100 mm/s |
||||
|
ابعاد ((ملی متر) |
1150×1850×1660 |
1450×2250×1660 |
1750×2250×1660 |
1900×2700×1660 |
|
|
وزن ابزار (کیلوگرم) |
1630 کیلوگرم |
۲۱۲۰ کیلوگرم |
3020kg |
۴۳۰۰ کیلوگرم |
|
|
ظرفیت حمل (کیلوگرم) |
30کیلوگرم |
||||
|
منبع برق |
1600W |
||||
|
پیکربندی سنسور |
اختیاری، (1) سنسور طیف نقطه ای؛ (2) سنسور لیزر خطی؛ (3) سُند تماس؛ |
||||
|
کنترل حرکت |
سیستم کنترل سرو |
||||
|
نرم افزار اندازه گیری |
سریعسری |
||||
|
ولتاژ کار |
AC ۲۲۰ ولت،۵۰/۶۰ هرتز یا سایر |
||||
|
محیط کار |
دمای 20 °C ± 3 °C، رطوبت 35 ~ 75٪ |
||||
*1 بزرگ شدن تصویر تقریباً بستگی به اندازه و وضوح صفحه نمایش دارد
*2 در موقعیت تمرکز، زمانی که دمای محیط 20 °C ± 3 °C است، وزن نصب شده بر روی صحنه 5 kg یا کمتر است و L حرکت مرحله (ملی متر) است
